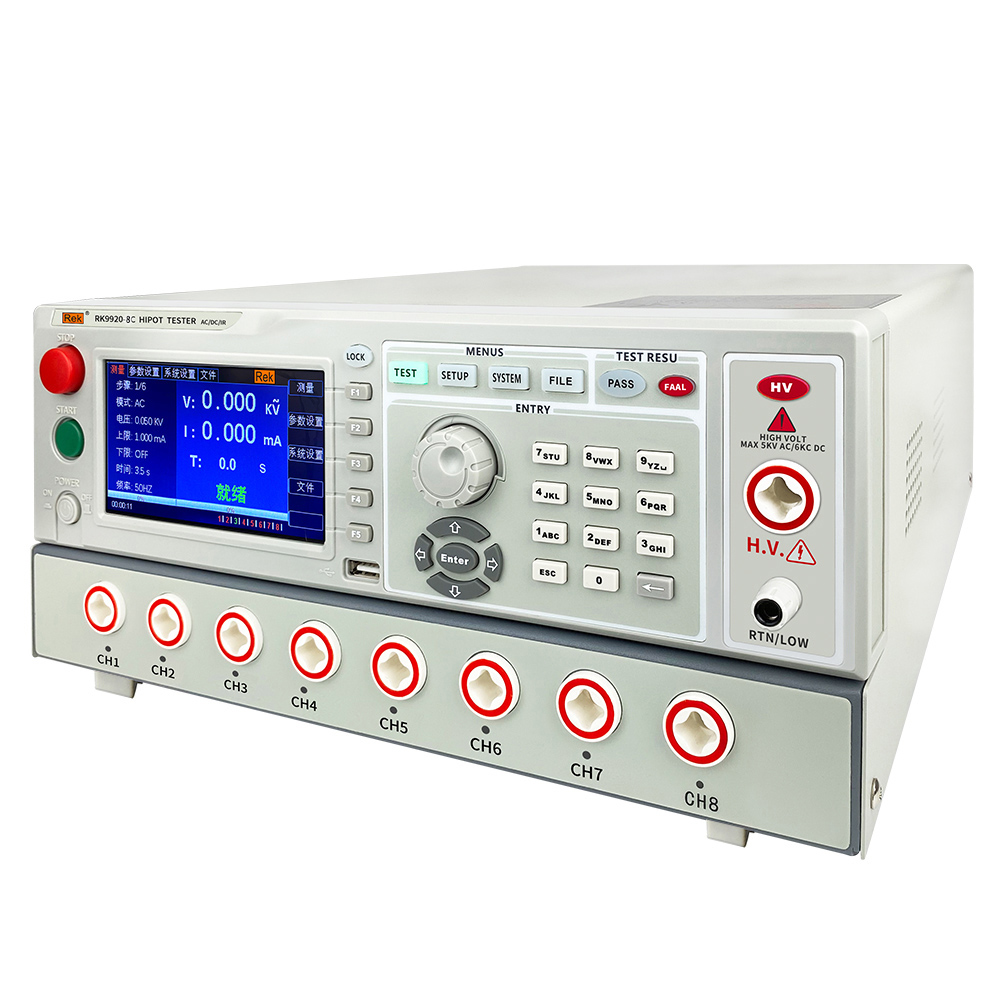

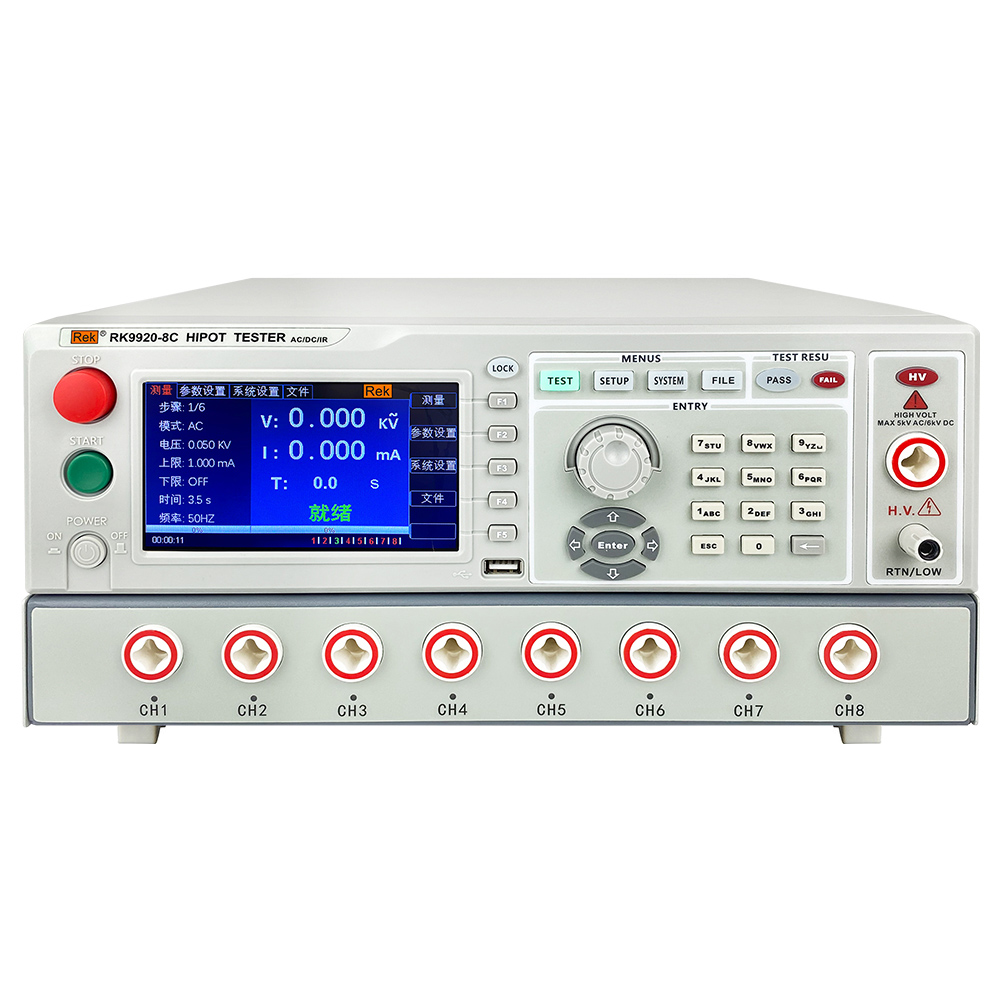

RK9920-8C：8路絕緣電壓測試：0.05KV-1.00KV 0.1MΩ-100GΩ
產品介紹
本系列程控耐壓測試儀是采用高速MCU和大規模數字電路設計的高性能的安規測試儀，其輸出電壓的大小，輸出電壓的上升、下降。輸出電壓的頻率安全由MCU控制，能實時顯示擊穿電流和電壓值，并具有軟件校準功能，配備PLC接口、RS232C、RS485、USB device、USB Host接口，可方便與計算機或PLC組成綜合測試系統。能夠快速、準確地對家用電器、儀器儀表、照明電器、電動電熱器具、計算機、信息類整機進行安規綜合測量。
IEC60335-1、GB4706.1、UL60335-1 家用和類似用途電器的安全第一部分：通用要求UL60950、GB4943、IEC60950 信息技術設備UL60065、GB8898、IEC60065 音頻、視頻及相似電子器械安全要求IEC61010-1、GB4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
應用領域
自動化系統測試、?家用電器、變壓器、電機、電氣設備、電熱器具、照明行業、新能源汽車、電子元器件整機進行安規綜合測量
性能特點
1、480×272點，5寸TFT-LCD顯示
2、快速放電和電弧偵測功能
3、增強的人體保護功能：觸電保護功能

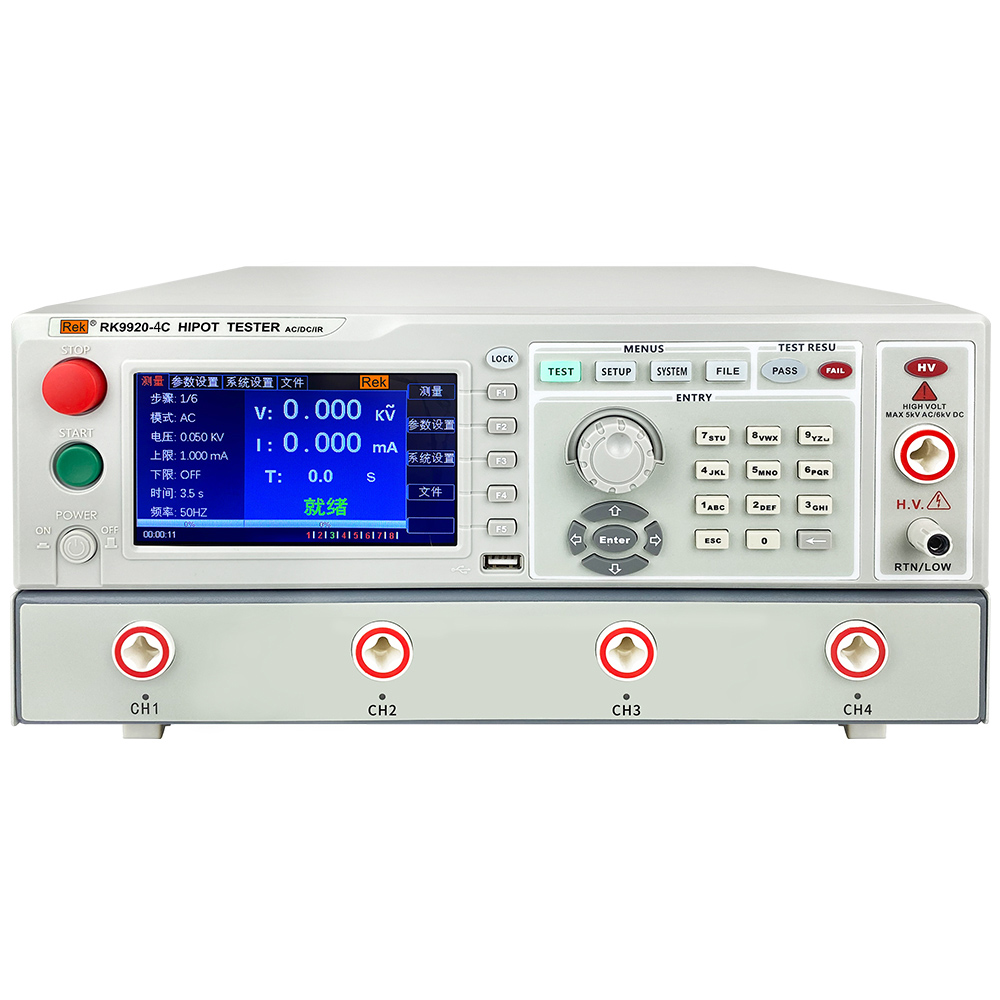

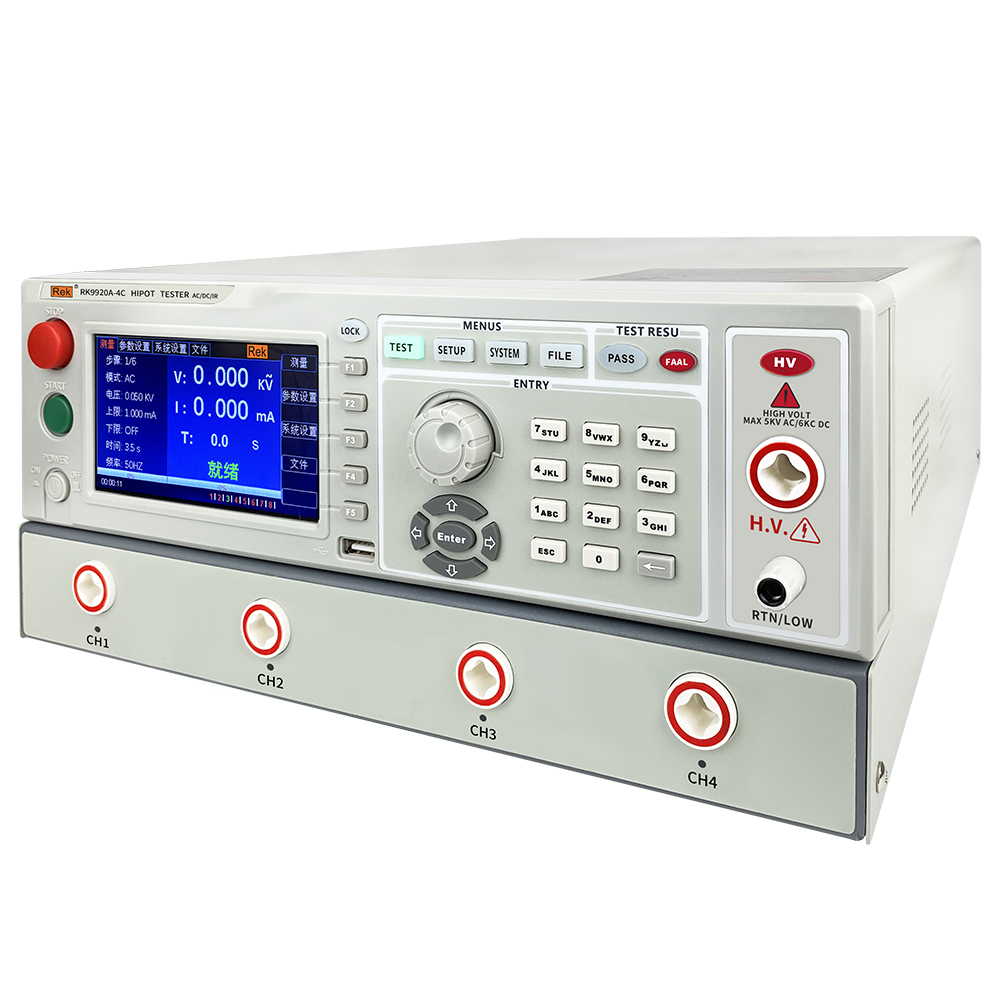

4、自帶4路(RK9920-4C)、8路(RK9920-8C)、自帶16路(RK9920-16C)、32路掃描接口(RK9920-32C)
5、可存儲測試步驟，測試模式可任意組合
6、999.9秒內任意設定的電壓上升時間、測試時間，針對 絕緣電阻有可隨意設定測試等待時間
7、全新的操作界面和人性化的面板設計
8、鎖鍵盤功能
型號 | RK9920-4C | RK9920-8C | |
掃描接口 | 4路 | 8路 | |
耐壓測試 | 輸出電壓 | AC 0.05kV-5.00kV ±2% | |
DC 0.05kV-6.00kV ±2% | |||
電流測試范圍 | AC 0~20mA ±（2%讀數+5個字） | ||
DC 0~10mA ±（2%讀數+5個字） | |||
快速放電 | 測試結束后自動放電（DCW） | ||
絕緣電阻測試 | 輸出電壓 (DC) | 0.05kV-5.0kV ±（1%+5個字） | |
電阻測試范圍 | ≥500v ?0.10MΩ-1.0GΩ ?±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 無精度要求 | ||
放電功能 | 測試結束后自動放電 | ||
電弧偵測 | 測量范圍 | AC/DC 1mA-20mA | |
電壓上升時間 | 0.1S～999.9S | ||
測試時間設定 | 0.2S～999.9S | ||
電壓下降時間 | 0.1S～999.9S | ||
等待時間（IR） | 0.2S～999.9S | ||
時間精度 | ±（1%+0.1S） | ||

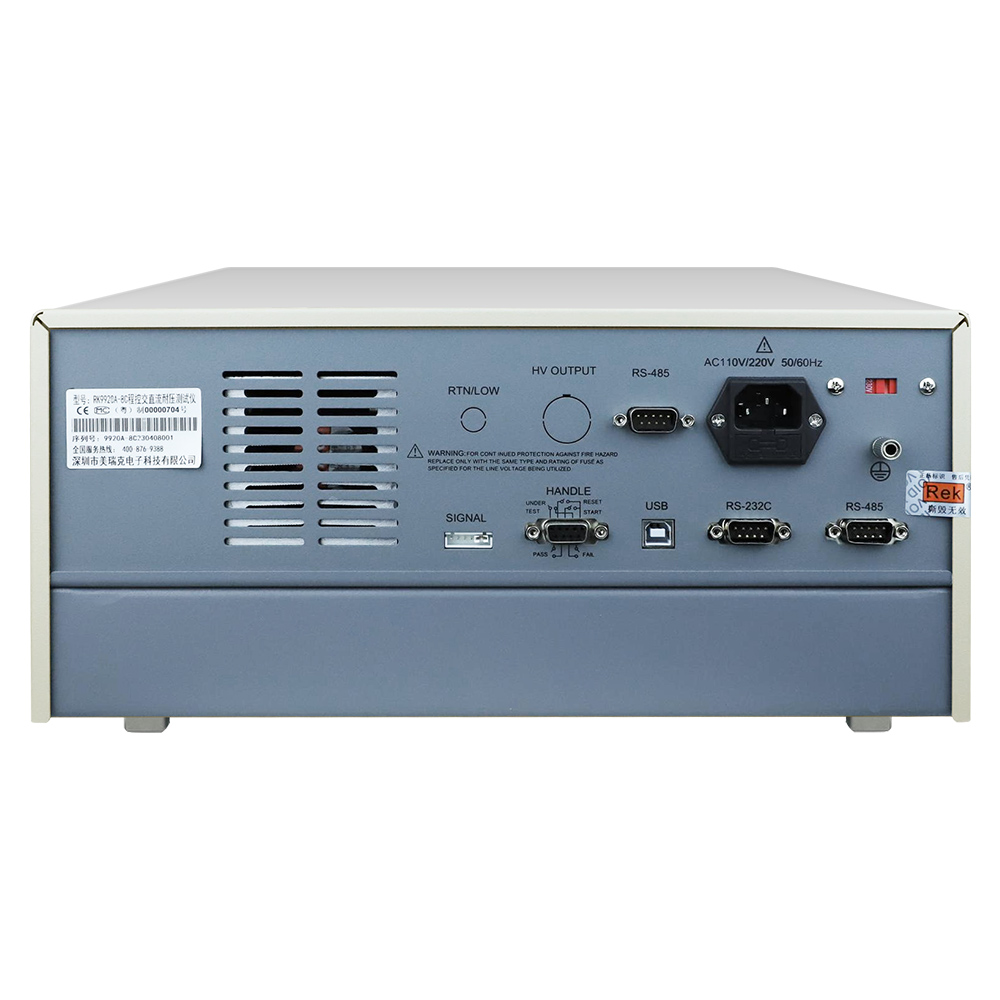

接口 | Handler、RS232、RS485、USB DEVICE、USB HOST | ||
工作溫度、濕度 | 10℃～40℃，≤90%RH | ||
電源要求 | 90～121V AC（60Hz）或198～242V AC（50Hz） | ||
功耗 | ＜400VA | ||
標配 | RK00004電源線、RS232通訊電纜RK00002、RS232轉USB線RK00003、USB轉方口線RK00006、RK8N+高壓棒、上位機（官網下載）、連接線RK00006、RK000086測試線、RK000087測試線 | ||
選配 | RK00031、USB轉RS485母串口線工業級、連接線長1.5米、RK00070串口選件LAN網口、RK-8CH串口掃描盒 | ||
重量（凈重） | 19.2KG | 24.55KG | |

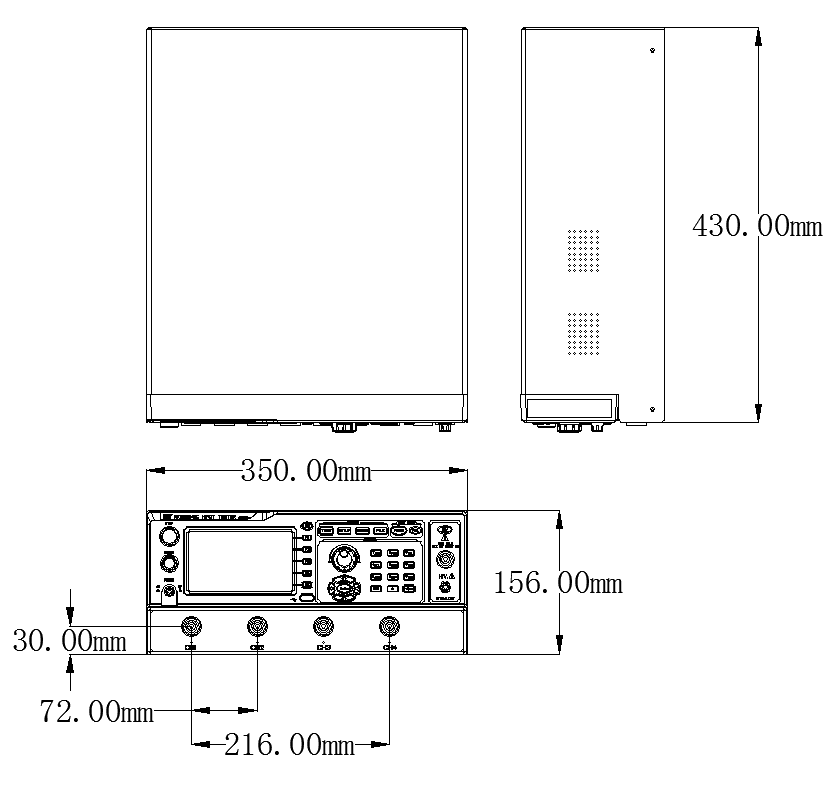

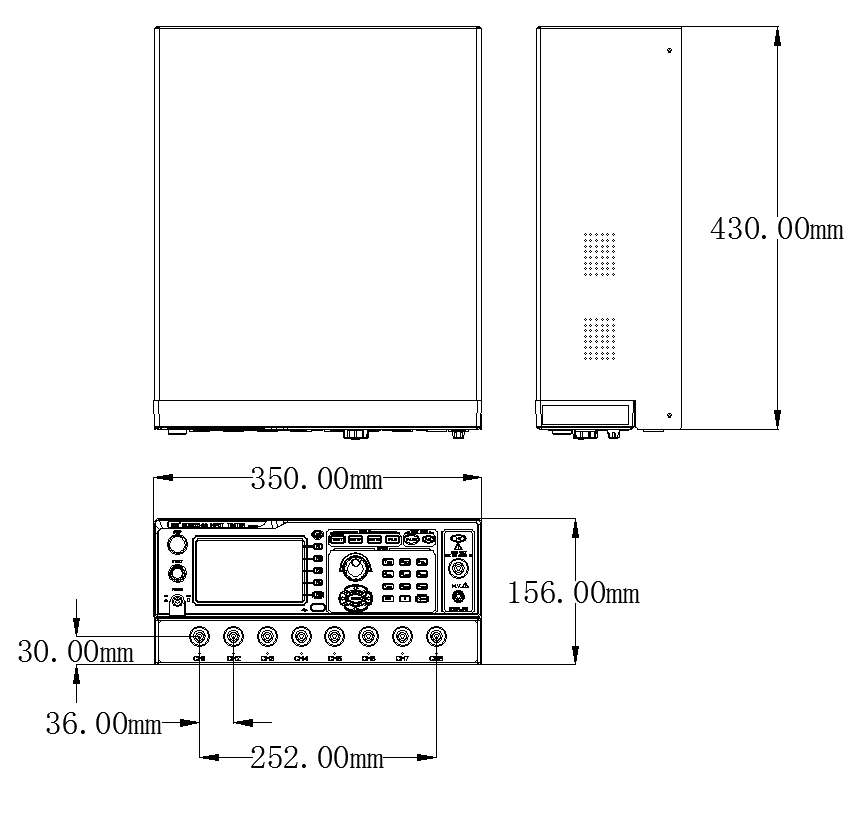

尺寸（H×D×L） | 345*430*155mm | ||
型號 | 圖片 | 類型 | 概述 |
RK8N+ |
| 標配 | 儀器標配十字無控高壓棒，可單獨購買。 |
RK26003A×數量根據產品型號 |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |
RK000048 |
| 標配 | 儀器標配耐壓接地夾，可單獨購買。 |
RS232轉USB連接線 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |
USB轉方口連接線 |
| 標配 | 儀器選配USB轉方口連接線（上位機）。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |
RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
RK9920-4C/RK9920-8C交直流耐壓絕緣測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQxSrISY2
RK9920-4C/RK9920-8C交直流耐壓絕緣測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQizUNvX5
